Unidad 1 · Electrostática

Campos Eléctricos y Fuerzas Fundamentales

El origen de las señales inalámbricas y el transporte de energía electromagnética en sistemas de telecomunicaciones.

Aplicación Directa

Una onda electromagnética en el espacio libre está compuesta por dos campos entrelazados: Campo Eléctrico ($\vec{E}$) y Campo Magnético ($\vec{B}$). Para diseñar antenas, enlaces de microondas y líneas de transmisión, primero debemos comprender cómo se origina y distribuye el campo eléctrico a partir de fuentes de carga.

Docente: Ing. Juan Carlos Solano Jiménez
juan.solano@unl.edu.ec · UNL Telecomunicaciones

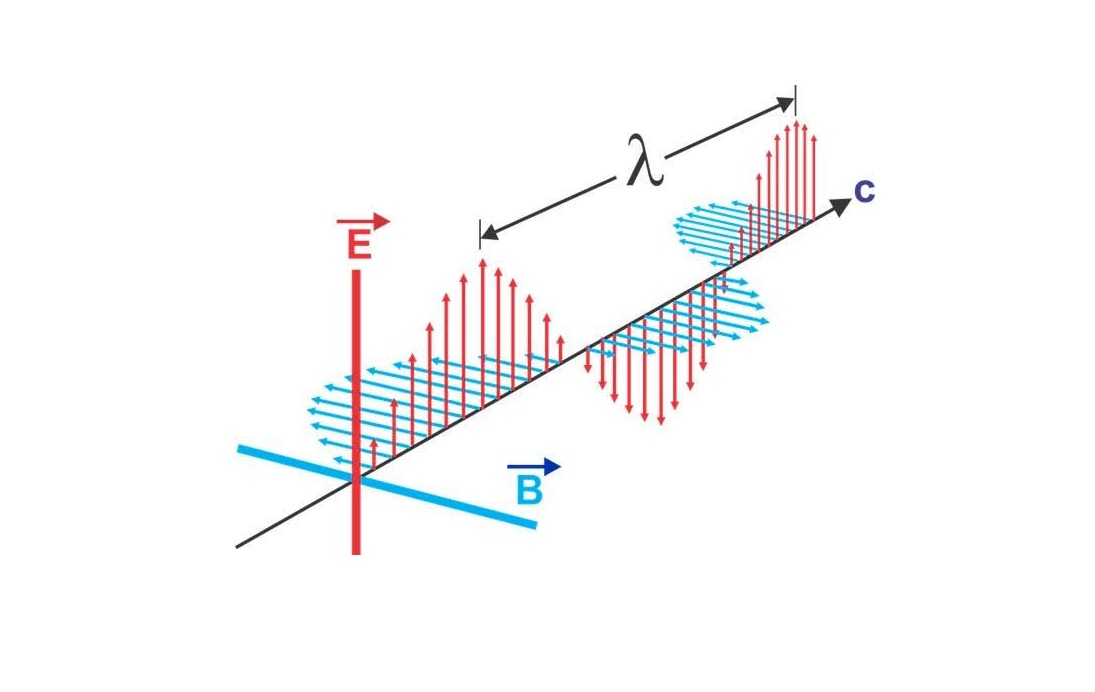

Esquema de Campo Eléctrico y Telecomunicaciones
Casos de Ingeniería

Electrostática en Sistemas de Telecomunicación

Fenómenos electrostáticos presentes en equipos cotidianos y estaciones de transmisión:

Caso 1: Descargas Electrostáticas (ESD) en Transceptores

El cuerpo humano o el viento en una torre pueden acumular potenciales de más de 10,000 V. Al tocar conectores coaxiales o puertos SMA, la descarga perfora la capa de óxido de los transistores LNA de entrada en menos de $1\,\text{ns}$.

Caso 2: Pantallas Táctiles Capacitivas Proyectadas

Una rejilla de electrodos microscópicos mantiene un campo electrostático uniforme. Al aproximar un dedo (conductor biológico), se forma una capacitancia parásita hacia tierra que altera el campo local, permitiendo calcular la posición $(x, y)$.

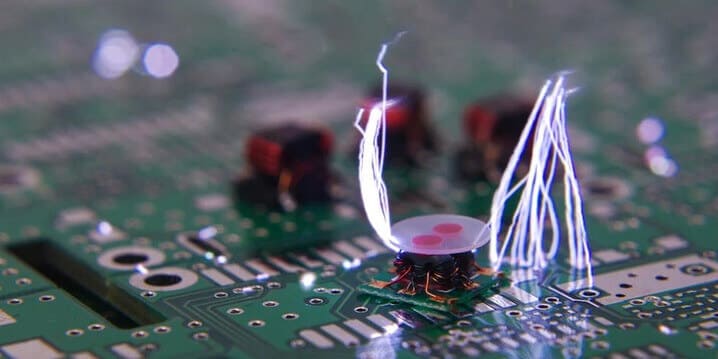

Daño por ESD en circuito integrado de RF
Estructura capacitiva de pantalla táctil
Propiedades Físicas

La Carga Eléctrica y el Comportamiento de Materiales

Propiedades fundamentales de las fuentes de campo eléctrico:

Cuantización de Carga
$$q = \pm N \cdot e$$
Carga elemental: $e = 1.602 \times 10^{-19}\text{ C}$. En conductores y semiconductores la carga fluye en paquetes discretos de electrones.

Conductores vs Dieléctricos

  • Conductores (Cobre, Oro, Aluminio): Las cargas libres migran a la superficie externa en equilibrio electrostático, logrando que el campo eléctrico en su interior sea exactamente nulo: $\vec{E}_{\text{interior}} = 0$. Base del blindaje en cables coaxiales y cajas de apantallamiento RF.
  • Dieléctricos (Polietileno, Teflón, Fibra de Vidrio): Sin cargas libres, pero con polarización molecular que permite almacenar energía y propagar ondas sin cortocircuitos.

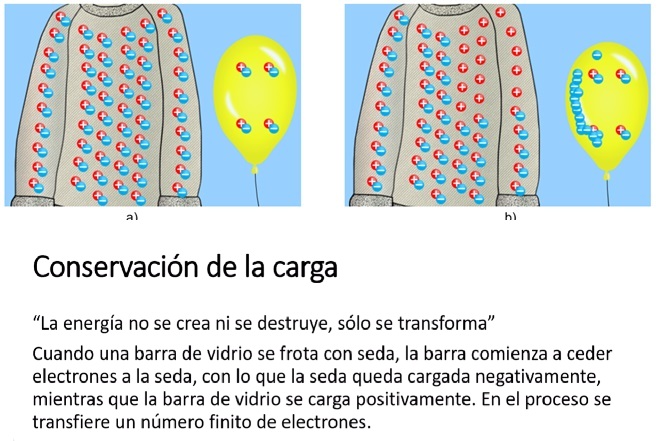

Principio de Conservación de la Carga Eléctrica
Simulación 3D #1

Laboratorio Vectorial de Campo Eléctrico ($\vec{E}$)

El campo eléctrico en el espacio tridimensional generado por distribuciones discretas de carga:

Configuraciones Típicas:
Separación de Cargas (Eje Y):
Distancia:
Código de Intensidad (Mapa de Calor)

Las flechas 3D indican dirección y sentido de $\vec{E}$. Color: Azul (baja) $\to$ Ámbar (media) $\to$ Rojo (alta intensidad).

Espacio Vectorial 3D
Interactivo 3D
Arrastrar para rotar · Rueda o pellizco para zoom
Formulación Matemática

Ley de Coulomb: Fuerza entre Cargas

Fuerza electrostática ejercida entre dos partículas cargadas en reposo:

Formulación Vectorial
$$\vec{F}_{12} = \frac{1}{4\pi\varepsilon_0} \frac{q_1 q_2}{r_{12}^2} \hat{r}_{12}$$
k_e = 8.99×10⁹
Constante electrostática en $\frac{\text{N}\cdot\text{m}^2}{\text{C}^2}$
ε₀ = 8.854×10⁻¹²
Permitividad dieléctrica del vacío ($\text{F/m}$).
1 / r²
Atenuación con el cuadrado de la distancia.
r̂₁₂
Vector unitario que define dirección y sentido.

Origen Geométrico del Factor $4\pi$

En tres dimensiones, la superficie envolvente esférica es $A = 4\pi r^2$. El denominador $4\pi r^2$ expresa que el flujo total emitido por la carga se reparte de forma uniforme sobre la esfera conforme se expande.

Acción y Reacción (3ª Ley de Newton)

Aunque las magnitudes de carga sean muy dispares (ej. $q_1 = 100\,\mu\text{C}$ frente a $q_2 = 1\,\text{nC}$), ambas partículas experimentan exactamente la misma fuerza con sentidos opuestos:

$$\vec{F}_{12} = -\vec{F}_{21}$$

Signos iguales producen fuerza repulsiva; signos opuestos producen fuerza atractiva.

Simulación 3D #2

Sandbox de Fuerzas Electrostáticas

Ajusta los parámetros para evaluar la respuesta vectorial y numérica en tiempo real:

Carga $q_1$: +5.0 μC
Carga $q_2$: -2.0 μC
Distancia $r$: 10.0 cm
Magnitud Calculada en Newtons
|F| = 8.99 N (Atracción)
Interacción 3D de Cargas
Cálculo en Vivo
Flechas proporcionales a 1/r²
Taller Práctico

Superposición de Fuerzas en 2D

Resolución Guiada por Fases
Paso 1: Geometría y Separaciones
Paso 2: Fuerza que $q_2$ ejerce sobre $q_3$
Paso 3: Fuerza que $q_1$ ejerce sobre $q_3$
Paso 4: Descomposición en Ejes X e Y
Paso 5: Magnitud Total y Ángulo Resultante
Los vectores de fuerza se trazan en el diagrama a medida que se desbloquean los pasos.
Ecuaciones de Trabajo

El Campo Eléctrico $\vec{E}$ en Ingeniería

El campo eléctrico expresa la fuerza experimentada por unidad de carga en cada punto del espacio:

Fórmulas Operativas
$$\vec{E} = \frac{\vec{F}}{q} \quad \Longleftrightarrow \quad \vec{F} = q\vec{E}$$
$$\vec{E} = k_e \frac{q}{r^2} \hat{r} = \frac{1}{4\pi\varepsilon_0} \frac{q}{r^2} \hat{r}$$

¿Por qué en Telecomunicaciones se usa Voltios por Metro ($\text{V/m}$)?

La equivalencia dimensional muestra por qué es la unidad estándar de radiodifusión y enlaces móviles:

1 N / C = 1 (J / m) / C = 1 (J / C) / m = 1 Voltio / metro (V/m)

Si un campo incidente de $E = 2.5\,\text{V/m}$ llega a una antena de varilla de $L = 0.4\,\text{m}$, la tensión inducida en los bornes es: $V = E \cdot L = (2.5)(0.4) = 1.0\,\text{V}$.

Propiedades de las Líneas de Campo
  • Parten de fuentes de carga positiva ($+$) y terminan en cargas negativas ($-$) o en el infinito.
  • No se intersectan: En cualquier punto del medio existe un único vector neto $\vec{E}$.
  • Densidad espacial $\propto$ Amplitud de Señal: Una alta concentración de líneas corresponde a mayor intensidad de campo y mayor potencia de recepción en la antena.
Transición Electrodinámica

Del Dipolo Estático a la Onda Electromagnética

El principio físico de propagación descubierto por Heinrich Hertz en 1887:

Desprendimiento de Líneas de Campo

En reposo, las líneas conectan permanentemente la carga positiva con la negativa. Cuando se aplica una corriente alterna de alta frecuencia ($f$), las cargas cambian de polaridad periódicamente:

Dado que los cambios de campo se propagan a la velocidad finita de la luz ($c \approx 3 \times 10^8\,\text{m/s}$), las líneas extremas se curvan sobre sí mismas, forman lazos cerrados y se desprenden al espacio libre como ondas esféricas de radiación.

Frecuencia de Oscilación (ω):
Frecuencia:
Dipolo Radiante 3D
Radiación Continua
Lazos de campo desprendiéndose en el espacio
Laboratorio en Casa

Experimento: El Oscilador Electrostático de Franklin

Un dispositivo que convierte campo electrostático en movimiento mecánico continuo sin baterías ni motores convencionales.

Materiales Caseros:

2 latas de aluminio vacías
1 hilo de coser (15 cm)
1 anilla de lata o bola de aluminio
1 lápiz o regla de soporte
1 globo o regla de plástico

Montaje y Funcionamiento:

1
Coloca las dos latas separadas unos $5\text{ cm}$. Apoya un lápiz entre ambas y cuelga el péndulo con la anilla o bolita de aluminio justo en el centro.
2
Conecta una lata a tierra tocándola con la mano. Frota enérgicamente el globo o la regla plástica en tu cabello o lana y acércala a la otra lata para transferirle carga estática.
3
Resultado físico: El campo $\vec{E}$ polariza la bolita, que toca la lata cargada, adquiere su mismo signo, se repele violentamente y viaja a la lata de tierra para descargarse. La bolita oscila velozmente de un lado a otro repiqueteando como una campana.

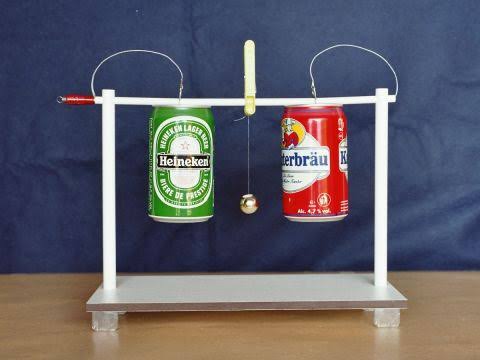

Esquema del experimento casero de la campana de Franklin
Conexión con la Teoría

Demuestra en vivo la fuerza de Coulomb $\vec{F} = q\vec{E}$, la transferencia por conducción al contacto y la repulsión de cargas del mismo signo.

Comprobación Rápida

Reto de Clase: Comprobación de Conceptos

Selecciona la respuesta correcta para verificar tu comprensión física:

1. Si la separación entre dos pistas conductoras se duplica ($r \to 2r$), ¿cómo varía la fuerza electrostática de acoplamiento?
2. ¿Por qué el campo electrostático dentro del conductor central de un coaxial en reposo es nulo ($\vec{E} = 0$)?
3. Si una carga de prueba negativa ($q = -2\,\mu\text{C}$) ingresa a una zona donde el campo eléctrico apunta hacia el norte ($+y$), ¿hacia dónde se dirige la fuerza electrostática?
4. En el entorno de una estación base celular se mide un campo eléctrico de $3\,\text{V/m}$. Si incide sobre una antena de $0.5\,\text{m}$ orientada con el campo, ¿cuál es la tensión inducida aproximada?
Conclusiones de Sesión

Síntesis y Transición a la Semana 3

Conceptos Clave de la Semana 2:

  • La carga eléctrica es cuantizada y la fuente primordial del campo $\vec{E}$.
  • La interacción decae con el inverso del cuadrado de la distancia ($1/r^2$).
  • La superposición permite sumar vectorialmente múltiples fuentes en arrays y circuitos.
  • El dipolo oscilante marca la transición de la electrostática a la radiación de antenas.
El Problema de la Semana 3: Distribuciones Continuas

Hoy calculamos fuerzas con 2 y 3 cargas puntuales... Pero en un cable coaxial o una línea microstrip tenemos millones de portadores continuos.

En la Semana 3 usaremos la herramienta más potente de la electrostática para resolver geometrías cilíndricas y planas sin integrales extensas: la Ley de Gauss ($\oint \vec{E}\cdot d\vec{A} = \frac{Q_{\text{enc}}}{\varepsilon_0}$).

Semana 2 Completada

Material interactivo para estudio autónomo y repaso en aula.

Docente: Ing. Juan Carlos Solano Jiménez
juan.solano@unl.edu.ec
Universidad Nacional de Loja · Carrera de Telecomunicaciones
